加工中心

GS200H车齿加工中心: 了解详情>>
车齿加工-将齿轮加工集约于一台小型加工中心上

■ 适合生产线紧凑的机床尺寸
设置面积约原来的1/2（和既往机型比较）
机床本体体积约原来的1/3（和既往机型比较）

■ 因为机床刚性、各轴（X・Y・Z）刚性的提高，实现了高生产效率（约原来机型的2倍）
立柱的高刚性化
主轴前段m6官网直径大型化

■ 通过热变形对策、轴移动变化量降低提高加工精度
实现铸铁部位（床身、立柱）热容量和放热效果的设计
通过床身加强筋的分布最优化实现稳定的轴移动

GS200H

行程X轴（mm

470

行程Y 轴（mm）

360

行程Z 轴（mm）

620

快速进给速度(m/min)

48

主轴转速（min-1）

3,000

主轴电机功率(kw)

30/25

数控系统

TOYOPUC-GC70

FH400J/FH500J 卧式加工中心: 了解详情>>
更小的体积与更快的速度

■ 同级别机型中更小的占地面积

■ 快速进给速度60m/min、换刀时间（C-C）2.4 秒

■ 采用滚柱m6官网导轨和长久水平稳定的高刚性3点支撑床身

FH400J

FH500J

托盘尺寸

400

500

行程X轴（mm

600

730

行程Y 轴（mm）

560

730

行程Z 轴（mm）

630

850

快速进给速度(m/min

60

60

主轴转速（min-1）

15,000

主轴端面形状 ※

BT No.40

主轴电机功率（kW）

22/18.5

FH550SX卧式加工中心: 了解详情>>
具有同级别设备中更强切削能力的高级加工中心

■ 蕴含受力解析技术的高刚性立柱

■ 通过Y 轴，Z轴的双滚珠丝杠驱动实现设备的高跟随性

■ 采用能够对铁和铸件进行重切削的大功率主轴

FH550SX

托盘尺寸

550

行程X轴（mm

750

行程Y 轴（mm）

800

行程Z 轴（mm）

850

快速进给速度(m/min)

60

主轴转速（min-1）

6000［15,000］［6,000］

主轴端面形状

BT No.50

主轴电机功率（kW）

30/22［30/25］［37/30］

FH630SX-i卧式加工中心: 了解详情>>
以较高性能水平实现所有产业用中型.大型零部件的加工

■ 具有同级别机型中较大的工作范围

■ 同级别机型中较强的切削性能

■ 同级别机型中较短的主轴接近性

FH630SX-i

托盘尺寸

630

行程X轴（mm

1,050

行程Y 轴（mm）

900

行程Z 轴（mm）

1,050

快速进给速度(m/min)

60

主轴转速（min-1）

6000［15,000］［6,000］

主轴端面形状

BT No.50

主轴电机功率（kW）

30/22［30/25］［37/30］

FH800SX-i卧式加工中心: 了解详情>>
以高性能水平实现产业用中型.大型零部件的加工

■ 较大的工作范围

■ 优秀的切削性能

■ 良好的主轴接近性

FH800SX-i

托盘尺寸

800

行程X轴（mm

1,450

行程Y 轴（mm）

1,250

行程Z 轴（mm）

1,550

快速进给速度(m/min)

54

主轴转速（min-1）

6000［15,000］［8,000］

主轴端面形状

BT No.50

主轴电机功率（kW）

30/22［30/25］［37/30］

FA800S/FA1050S卧式加工中心: 了解详情>>
可以满足各种生产需要的高刚性方轨加工中心

■ 为实现强力切削采用了高刚性床身和方轨

■ 工件回转直径更大,标准规格即可对应长刀具。

■ 采用能够对铁和铸件进行重切削的大功率主轴

FA800S

FA1050S

托盘尺寸

800

1050

行程X轴（mm

1,350

1,600

行程Y 轴（mm）

1,150

1,400

行程Z 轴（mm）

1,150

1,150

快速进给速度(m/min)

24

主轴转速（min-1）

6000［6,000］［15,000］［15,000］

主轴端面形状

BT No.50

主轴电机功率（kW）

30/22［45/37］［22/18.5］［30/25］

FH1000SX/FH1250SX/FH1250SW卧式加工中心: 了解详情>>
兼具更大的体积与更快的速度

■ 同级别机型中较大的工件空间和各轴行程

■ 与小型设备媲美的快速进给速度以及换刀时间

■ 采用能够对难切材料进行重切削的高扭矩主轴

FH1000SX

FH1250SX

FH1250SW

托盘尺寸

800×1,000［800 ］

1250［ 1,250×1,600］

1250［ 1,250×1,600］

行程X轴（mm

1,600

2,200

2,200

行程Y 轴（mm）

1,400

1,600

1,500

行程Z 轴（mm）

1,850

1,850

1,850

行程 W 轴（mm）

-

-

550

快速进给速度(m/min)

54

42

32（X,Y）, 42（Z）, 5（W）

主轴转速（min-1）

6,000［6,000］［15,000］

6,000［6,000］［15,000］

3,000

主轴端面形状

BT No.50

BT No.50

BT No.50

主轴电机功率（kW）

30/22［37/30］［30/25］

30/22［37/30］［30/25］

45/37

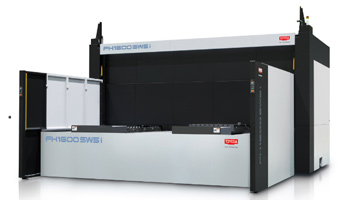

FH1600SW5i卧式加工中心: 了解详情>>
同级别中最大卧式加工中心

■ 同级别最大工件尺寸

■ 凌驾于其他公司同类型产品的切削能力

■ 优秀的可操作性·保修性

FH1600SW5i

托盘尺寸

1,600x1,250

行程X轴（mm

3,000

行程Y 轴（mm）

1,900

行程Z 轴（mm）

2,100

快速进给速度(m/min)

35(X),40(Y,Z),20(W)

主轴转速（min-1）

4,000

主轴端面形状

BT No.50

主轴电机功率（kW）

55/37
